塑料管转子流量计
YK-LZS型塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。塑料管转子流量计广泛应用于化工、环保、食品
优控 | 专注仪表领域
提供精准、可靠、先进的计量产品
24小时服务热线18015181795
YK-LZS型塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。塑料管转子流量计广泛应用于化工、环保、食品
一、塑料管转子流量计型号及流量范围：
技术参数 | |||||
公称通径 | 型号 | 测量范围 | 允许被测介质状况 | 精度 | |
短管型 | 温度℃ | 压力MPa | |||
15 | ZH-LZS-15 | 5-50l/h | 0-60 | ≤0.6 | ±5% |
10-100l/h | |||||
16-160l/h | |||||
25-250l/h | |||||
40-400l/h | |||||
50-500l/h | |||||
60-600l/h | |||||
100-1000l/h | |||||
25 | ZH-LZS-25 | 100-1000l/h | |||
160-1600l/h | |||||
250-2500l/h | |||||
32 | ZH-LZS-32 | 0.4-4m3/h | |||
0.6-6m3/h | |||||
50 | ZH-LZS-50 |
| |||
1-10m3/h | |||||
1.6-16m3/h | |||||
65 | ZH-LZS-65 | 5-25m3/h | |||
8-40m3/h | |||||
12-60m3/h | |||||
80 | ZH-LZS-80 | 5-25m3/h | |||
8-40m3/h | |||||
12-60m3/h | |||||
100 | ZH-LZS-100 | 12-60m3/h | |||
18-90m3/h | |||||
20-120m3/h | |||||
125 | ZH-LZS-125 | 25-150m3/h | |||
30-180m3/h | |||||
150 | ZH-LZS-150 | 12-60m3/h | |||
18-90m3/h | |||||
20-120m3/h | |||||
25-150m3/h | |||||
30-180m3/h | |||||

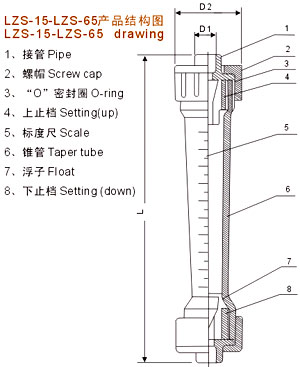

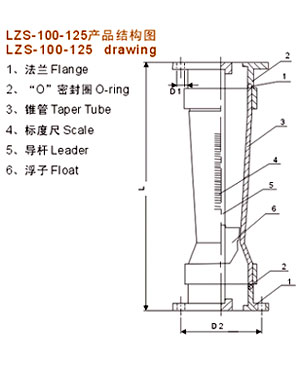

二、塑料管转子流量计结构图及尺寸：
 |  |
外形安装尺寸 | |||||
型号 | 尺寸(mm) | 适用管道 | |||
短管型 | |||||
L | D1 | D2 | D3 | ||
YK-LZS-15 | 202 | 20 | 26 | 45 | 15或20 |
YK-LZS-20 | 231 | 25 | 35 | 45 | 15或20 |
YK-LZS-25 | 226 | 32 | 39 | 60 | 25或32 |
YK-LZS-32 | 288 | 40 | 49.5 | 74 | 32或40 |
YK-LZS-50 | 341 | 63 | 73 | 98 | 50或63 |
YK-LZS-65 | 430 | 75 | 88 | 122 | 65或75 |
YK-LZS-100 | 520 | 法兰连接 | 100 | ||
YK-LZS-125 | 520 | 法兰连接 | 125 | ||
