承插式塑料管转子流量计
YK-LZS-C型承插式塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。可广泛应用于化工、环保、食品等工业
优控 | 专注仪表领域
提供精准、可靠、先进的计量产品
24小时服务热线18015181795
YK-LZS-C型承插式塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。可广泛应用于化工、环保、食品等工业
YK-LZS-C型承插式塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。可广泛应用于化工、环保、食品等工业部门。
塑料管转子流量计根据连接方式可分为：插接（焊接）式塑料管转子流量计、螺纹连接式塑料管转子流量计和法兰连接式塑料管转子流量计几种，下面介绍承插（焊接）式塑料管转子流量计的技术参数。

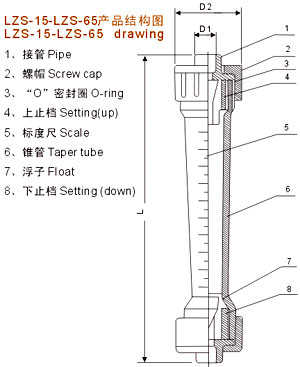

一、承插式塑料管转子流量计产品结构图:
二、直插式塑料管转子流量计型号、流量范围及结构尺寸说明：
| 型号 | 公称 通径 DN | 测量范围 | 精度 | 允许被测 状况 | 尺寸（mm） | 适用管道 （dg）mm | |||||||||
| 长管型 | 短管型 | 温度℃ | 压力MPa | 长管型 | 短管型 | ||||||||||
| L | D1 | D2 | D3 | L | D1 | D2 | D3 | ||||||||
| LZS-15 | 15 | 10-100l/h 16-160l/h 25-250l/h 40-400l/h 60-600l/h | 5-50l/h 10-100l/h 16-160l/h 25-250l/h 40-400l/h 50-500l/h 60-600l/h 100-1000l/h | ±4% | 0-60 | ≤0.6 | 280 | 20 | 26 | 45 | 202 | 20 | 26 | 45 | 15或20 |
| LZS-20 | 20 | 60-600l/h 100-1000l/h | 231 | 25 | 35 | 45 | |||||||||
| LZS-25 | 25 | 100-1000l/h 160-1600l/h 250-2500l/h | 100-1000l/h 160-1600l/h 250-2500l/h | 380 | 32 | 39 | 68 | 226 | 30 | 39 | 60 | 25或32 | |||
| LZS-32 | 32 | 0.4-4m3/h 0.6-6m3/h | 288 | 40 | 49.5 | 74 | 32或40 | ||||||||
| LZS-40 | 40 | 0.4-4m3/h （有导杆） 0.6-6m3/h （有导杆） 1-10m3/h （有导杆） | 430 | 50 | 63 | 88 | 40或50 | ||||||||
| LZS-50 | 50 | 0.4-4m3/h 0.6-6m3/h 1-10m3/h 1.6-16m3/h （有导杆） | 1-10m3/h 1.6-16m3/h | 430 | 63 | 73 | 98 | 341 | 63 | 73 | 98 | 50或65 | |||
| LZS-65 | 65 | 2.5-16m3/h 5-25m3/h 8-40m3/h 12-60m3/h | 430 | 75 | 88 | 122 | 65或75 | ||||||||
| 备注 | 长管无导杆(除特殊注明外) 短管有导杆 “F”为法兰连接 “F4”为导杆衬四氟防腐型 | ||||||||||||||
LZS-塑料管转子流量计零部件材料说明：锥管为AS；接管螺帽、上下止档、浮子为ABS；导杆：不锈钢或者不锈钢衬四氟
LZS-C为长管型 LZS-D为短管型
