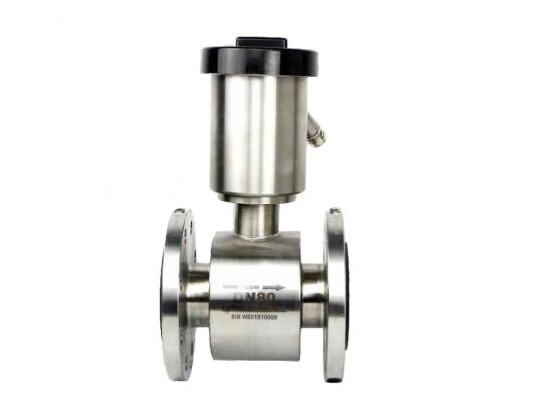

LDW电磁水表
LDW电磁水表是一款电池供电的电磁感应水表。在不用牺牲精度和性能的情况下，可以安装到任何地方，而不需要主电源，它是特地为例如取水，管网分配、计量收费和灌溉等单独的水应用而设计的。
优控 | 专注仪表领域
提供精准、可靠、先进的计量产品
24小时服务热线18015181795
LDW电磁水表是一款电池供电的电磁感应水表。在不用牺牲精度和性能的情况下，可以安装到任何地方，而不需要主电源，它是特地为例如取水，管网分配、计量收费和灌溉等单独的水应用而设计的。
一、电磁水表概述
LDW电磁水表是一款电池供电的电磁感应水表。在不用牺牲精度和性能的情况下，可以安装到任何地方，而不需要主电源，它是特地为例如取水，管网分配、计量收费和灌溉等单独的水应用而设计的，它具有智能信息和高测量性能，易于安装又节省用户投资，给用户带来一种全新的用表体验。

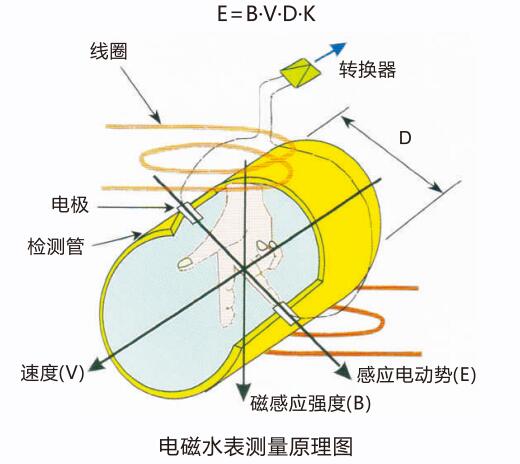

二、电磁水表工作原理
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为:
E=B·V·D·K
式中:
E---感应电势;
K---与磁场分布及轴向长度有关的系数;
B---磁感应强度;
V---导电液体平均流速;
D---电极间距;(测量管内直径)
传感器将感应电势E作为流量信号，传送到转换器，经放大、变换滤波等一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。
三、电磁水表产品特点
■本仪表安装简单-可将本仪表埋入地下或安装在井中。IP68(NEMA6P)的设计不受仪表在管道任何安装位置的影响，并且不需要配用过滤器。
■压力损失低-直通的测量管确保压力损失最小,即使在最高流速时也一样。可以降低整个网络系统的压力,这有助于防止泵站压力过高，导致管道破裂和泄漏。
■零维护-采用无运动部件设计,并且电池寿命可达6年。
■双向测量-仅使用一台仪表即可实现双向流量测量。
■智能型仪表-仅使用一台仪表即可实现泄漏检测、数据记录器功能和错误自检。
四、 电磁水表技术参数
4.1基本参数
传感器 | |
型号 | LDW型电磁水表 |
连接方式 | 法兰式（GB/T9119-2010） |
测量参数 | 瞬时流量、累积流量、压力(选配) |
口径(mm) | DN40-DN300 |
压力等级(MPa) | 1.0MPa至4.0MPa(按口径分) |
衬里材料 | 橡胶 |
电导率 | ≥20μs/cm |
电极 | 不锈钢316L |
防护等级 | IP68 |
温度 | 介质温度:0℃~+70℃ |
环境温度:-25℃~+70℃ | |
存储温度:-40℃~+70℃ | |
外壳材料 | 不锈钢 |
转换器 | |
转换器类型 |
|
防护等级 | IP68 |
测量范围 | 0m/s至±15m/s连续可测 |
测量精度 | 2级或1级,执行标准GB/T778-2007 |
供电方式 | 内置3.6V锂电池 |
内置锂电池寿命 | 通讯电池:1.5年~6年(实验室内测试结果,会因环境和温度变化,受通信方式和频率影响) |
励磁频率 | 锁定状态:6.25Hz;测试状态:1/15Hz |
正/反向流量测量 | 正流量时流向与流向标的方向-致,负流量时流向将与流向标的方向相反 |
显示方式 | 多种显示方式,9种组合,显示瞬时流量，正，负累积流量,净流量等 |
显示和控制 | 数据可通过四个光电按键输入,十位显示累积流量(精确到小数点三位),五位显示瞬时流量(精确到小数点二位),可自动调节精度,可显示仪表诊断及报警状态,用户密码控制,菜单式设置参数 |
输出方式 | GPRS,RS485通讯 |
报警功能 | 报警状态显示,传感器故障,转换器故障,电池欠压,空管,测量状态报警,输出报警等 |
压力传感器 | |
压力范围 | 0-4.0MPa |
供电电源 | 3.6V锂电池 |
环境温度 | -25℃-85℃ |
响应时间 | 2ms |
精度 | 线性,迟滞及重复性之和<+/-0.3%fs |
外壳 | 不锈钢 |
特别说明 | 应避免引压管内水结冰损坏压力传感器,北方地区要把压力传感器安装管道上,并做好保温措施 |
连接螺纹尺寸 | 1/2寸或4分 |
4.2LDW型电磁水表1级.2级水量表
表4-2水表流量参数R=160
| 尺寸 | DN40 | DN50 | DN80 | DN100 | DN150 | DN200 | DN250 | DN300 |
R(Q3/Q1) | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
Q1[m3/h] | 0.16 | 0.25 | 0.63 | 1.00 | 2.50 | 4.00 | 6.30 | 6.30 |
Q2[m3/h] | 0.25 | 0.40 | 1.00 | 1.60 | 4.00 | 6.30 | 10.0 | 10.0 |
Q3[m3/h] | 25(10) | 40(16) | 100(40) | 160(63) | 400(160) | 630(250) | 1000(400) | 1600(630) |
Q4[m3/h] | 31.25 | 50 | 125 | 200 | 500 | 787.5 | 1250 | 1250 |
表4-3水表流量参数R=250
尺寸 | DN40 | DN50 | DN80 | DN100 | DN150 | DN200 | DN250 | DN300 |
R(Q3/Q1) | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
Q1[m3/h] | 0.16 | 0.25 | 0.63 | 1.00 | 2.50 | 4.00 | 6.30 | 6.30 |
Q2[m3/h] | 0.25 | 0.40 | 1.00 | 1.60 | 4.00 | 6.30. | 10.0 | 10.0 |
Q3[m3/h] | 40(1) | 63(16) | 160(40) | 250(63) | 630(160) | 1000(250) | 1600(400) | 1600(630) |
Q4[m3/h] | 50 | 78.75 | 200 | 312.5 | 787.5 | 1250 | 2000 | 2000 |
表4-4水表流量参数R=400
| 尺寸 | DN40 | DN50 | DN80 | DN100 | DN150 | DN200 | DN250 | DN300 |
R(Q3/Q1) | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
Q1[m3/h] | 0.08 | 0.1 | 0.25 | 0.4 | 1.0 | 1.0 | 1.6 | 2.5 |
Q2[m3/h] | 0.12 | 0.16 | 0.40 | 0.63 | 1.6 | 1.6 | 2.5 | 4.0 |
Q3[m3/h] | 32 | 40 | 100 | 160 | 400 | 400 | 630 | 1000 |
Q4[m3/h] | 37.5 | 50 | 125 | 200 | 500 | 500 | 787.5 | 1250 |
五、电磁水表选型
型 号 | 说明 | |||||
LDW | □ | /□ | /□ | /□ | /□ | |
公称通径 | 40 |
|
|
|
| DN40 |
50 | DN50 | |||||
80 | DN80 | |||||
100 | DN100 | |||||
150 | DN150 | |||||
200 | DN200 | |||||
250 | DN250 | |||||
300 | DN300 | |||||
量程比 | R1 | R=160 | ||||
R2 | R=250 | |||||
R3 | R=400 | |||||
转换器 | B | 直读型 | ||||
M | 远传型 | |||||
D | 发讯型 | |||||
耐压 | 10 | 1.0MPa | ||||
16 | 1.6MPa | |||||
附件 | N | 接地环 | ||||
P | 压力传感器 | |||||
六、电磁水表分类
6.1电磁水表按照功能特点可分为3大类,即:
■LDW直读型电磁水表
■LDW远传型电磁水表
■LDW发讯型电磁水表。
6.2功能描述

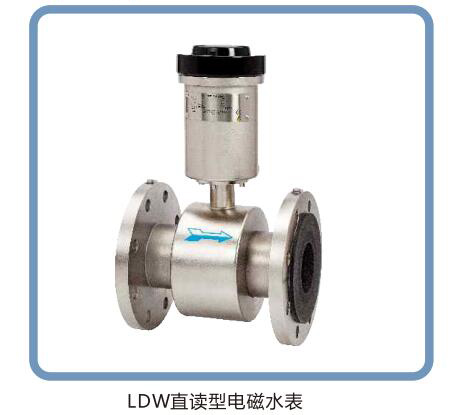

■LDW直读型电磁水表
LDW直读型电磁水表,现场显示瞬时流量与累积流量,采用电池供电,无需外电,选用高清液晶屏,计量直观,便捷,免维护。
| 供电电源 | 电池供电 |
信号输出 | 无 |

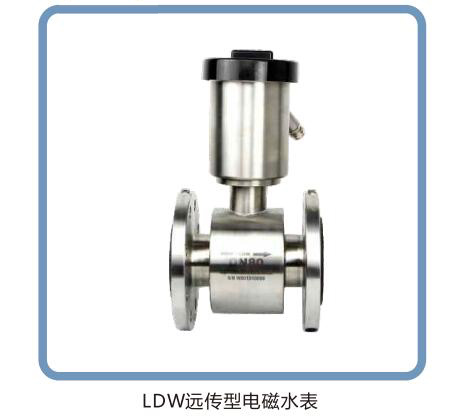

■LDW远传型电磁水表
配备RS485通讯接口(线缆) ,可直接与GPRS发讯模块(可定制)或上位机等进行通讯,可将测量结果远传。
| 供电电源 | 电池供电 |
通讯输出 | MODBUS协议 |

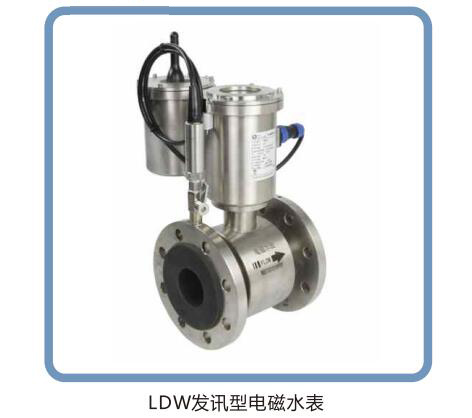

■LDW发讯型电磁水表
配备独立电池供电的GPRS发讯单元,可以将测量结果发讯至‘集中器”等。
| 供电电源 | 水表与发讯单元分别采回独立电池供电 |
通讯输出 | 无 |
信号发讯 | GPRS |
