电容式压力变送器
YK3351GP型电容式压力变送器产品结构，采用集成电路和表面安装工艺，关键原材料、元器件采用进口，整机经过严格组装和测试后精度高，性能好，性价比高。
优控 | 专注仪表领域
提供精准、可靠、先进的计量产品
24小时服务热线18015181795
YK3351GP型电容式压力变送器产品结构，采用集成电路和表面安装工艺，关键原材料、元器件采用进口，整机经过严格组装和测试后精度高，性能好，性价比高。YK3351GP型智能电容式压力变送器可与带HART协议的手操器相互通讯更改参数设置，通过它与显示、计算、调节或者控制系统进行设定、监控或与上位机组成现场监控系统。电容式压力变送器主要用于测量液体、气体或蒸汽的压力，将压力转变成标准线性的4～20mA DC电流信号输出。应用于石油化工，热电，冶金，环保水处理、轻工以及科研院所等单位。
YK3351GP型现场调整式智能电容式压力变送器可脱离手操器，而通过按键方式实现现场调零、设置、组态等操作，使用十分方便。
电容式压力变送器产品特点：
1、零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。
2、测量精度：±0.075%（选择单晶硅压力变送器）；±0.1％；±0.25％；±0.5％
3、输出信号：通常二线制4~20mA DC输出（0~10mA 0/1~5V等输出需订制）
4、供电电源：12~45V DC（正常DC24V DC）
5、采用固件δ室元件，接插式电路板，抗振性强
6、量程、零点大范围连续可调
7、安装方便，使用场合广泛，户外、隔爆、高温和强腐蚀性环境均可使用
8、智能电容式压力变送器可以不用通过HART手操器对其量程进行设定
9、单项过载保护性好
10、隔爆等级：ExdiiBT4~6 ExdiiCT4~6 粉尘防爆：ExtDA21 T80℃ 证书编号：CNEx21.1023X
电容式压力变送器选型方式：
| YK3351GP | 电容式压力变送器 | ||||||
| 代码 | 量程范围KPa | ||||||
| 2 | 0-0.125～1.5 | ||||||
| 3 | 0-1.3～7.5 | ||||||
| 4 | 0-6.2～37.4 | ||||||
| 5 | 0-31.1～186.8 | ||||||
| 6 | 0-117～690 | ||||||
| 7 | 0-345～2068 | ||||||
| 8 | 0-1170～6890 | ||||||
| 9 | 0-3450～20680 | ||||||
| 0 | 0-6890～41370 | ||||||
| 代码 | 输出信号 | ||||||
| E | 4~20mA输出（模拟） | ||||||
| S | 4~20mA输出+智能型带HART协议 | ||||||
| 代码 | 结构材料 | ||||||
| 法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | ||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | |||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | ||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | ||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | ||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | ||||
| 44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 | ||||
| 代码 | 选项 | ||||||
| M1 | 0-100%线性指示表 | ||||||
| M2 | LED显示表 | ||||||
| M3 | LCD显示表 | ||||||
| B1 | 管装弯支架 | ||||||
| B2 | 板装弯支架 | ||||||
| B3 | 管装平支架 | ||||||
| D1 | 侧面泄放阀在压力室上部 | ||||||
| D2 | 侧面泄放阀在压力室下部 | ||||||
| 不注 | 1/2NPT锥管螺纹接头 | ||||||
| C2 | 丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头 | ||||||
| d | 隔爆型ExdⅡCT6 粉尘防爆：ExtDA21 T80℃ | ||||||
| i | 本安型iaⅡCT6 | ||||||
电容式压力变送器操作说明：
(1)： 在主界面按M键可进入设置界面，继续按M可进入设置界面下一级设置菜单，最后一级子菜单下继续按M，可回到主界面，设置界面依次为： ZERO<零点无源迁移>——SPAN<量程无源迁移>——UNIT<量程单位设置>——dOT<设置小数点位数>——CUR<设置电流输出方式>——DISP<设置显示模式>——DAMP<设置阻尼时间>——FIX<电流固定输出>
ZERO<零点无源迁移>，按M键，LCD屏第二行提示“ZERO”，即进入本界面，按Z键选择要修改的数字或小数点，按S键调整数值或小数点。
SPAN<量程无源迁移>，继续按M键，LCD屏第二行提示“SPAN”，进入本界面，按Z键选择要修改的数字或小数点，按S键调整数值或小数点。
UNIT<量程单位设置>，继续按M键，LCD屏第二行提示“UNIT”，即进入本界面，按S键选择要修改的单位，修改完单位，变送器会自动换算相关上下限。
Dot<设置小数点位数>，继续按M键，LCD屏第二行提示“dOT”，即进入本界面，按S键选择要显示几位小数，可设置0、1、2、3
CUR<设置电流输出方式>，继续按M键，LCD屏第二行提示“CUR”，即进入本界面，按S键选择电流是“开方”，还是“线性”，开方提示“SQRT”，线性提示“LIN”
DISP<设置显示模式>，继续按M键，LCD屏第二行提示“DISP”，即进入本界面，按S键选择要设置的显示模式，依次在压力，电流，百分比之间切换，提示符号分别为压力符号，“mA”“%”，如按电流模式输出，且为开方方式，则将在“mA”符号之前，显示根号做提示。
(2)： PV值清零：同时按<Z>和<S>键5秒钟以上，便可开锁<屏显OPEN>，将变送器置于大气压下，按键开锁后，再同时按下<Z>和<S>键2秒钟以上，便可将当前PV值设置为0屏显PV=0，注意，如果PV值与0值偏差超50%FS以上，PV值清零无效，屏显PVER。
(3)： 数据恢复：先按Z键（一直按住不松），断开电源，再接通电源，继续按住Z键5秒钟以上，屏显OK，已将数据恢复到出厂状态，松开即可。屏显FAIL，说明未进行数据备份，无法将变送器恢复出厂状态。

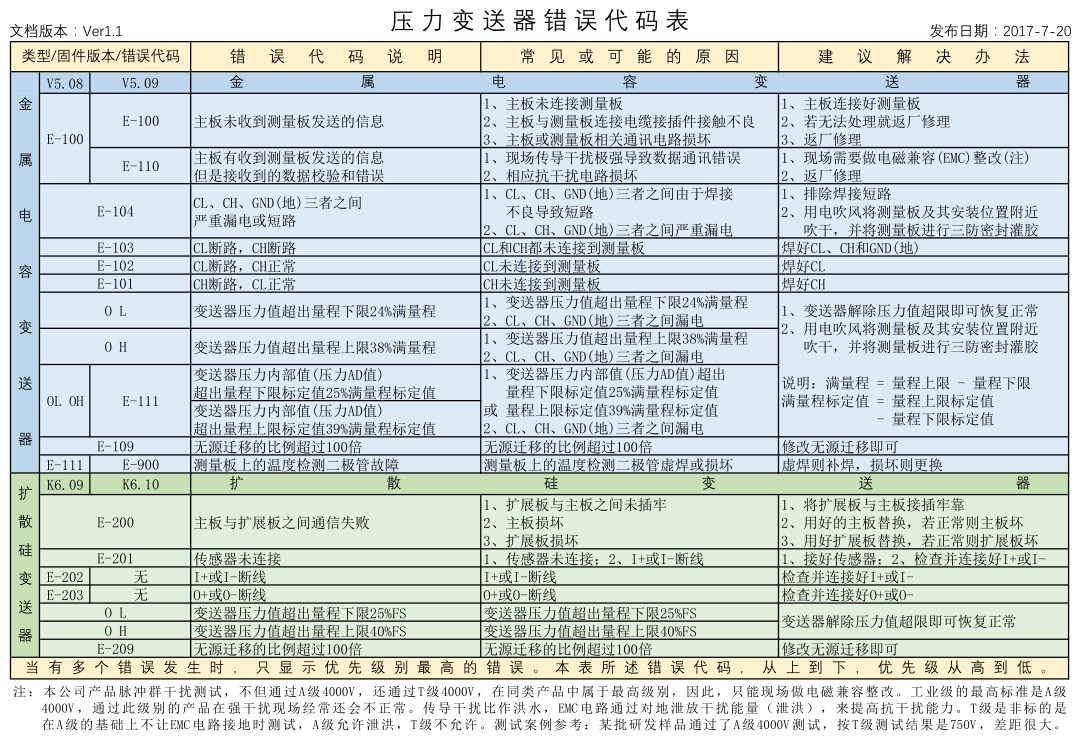

电容式压力变送器操作错误代码参考说明：
注：如果现场不能解决的请电联我公司
注：本公司所有规格型号的压力变送器产品都可以订制，欢迎来电洽谈！
